9. SRT 변환 행렬

행렬을 배우는 이유는 벡터를 변환시키기 위한 것



벡터 변환의 종류는 아래 3가지가 있다.

S(Size) : 크기

R(Rotation) : 회전

T(Translation) : 이동



벡터와 행렬을 곱함으로써 원하는 변환이 가능하다



---

1. 이동 행렬 (Translation Matrix)

- 이동하려면? x, y, z에 값을 더해줘야 한다

- 그런데 행렬곱의 계산 과정은 x, y, z 각각의 요소에 다른 요소들도 같이 묶여 있다

- 그래서 4차원 요소 w를 추가한다



*동차 좌표계

- 벡터의 3요소 (x, y ,z)에 w를 추가한다.

- w를 추가함으로써 4차원 벡터가 되고, 다른 축에 관여받지 않는 값을 추가할 수 있다.



임의의 벡터 (x, y, z, 1)에 (a, b, c) 만큼 이동하려면?

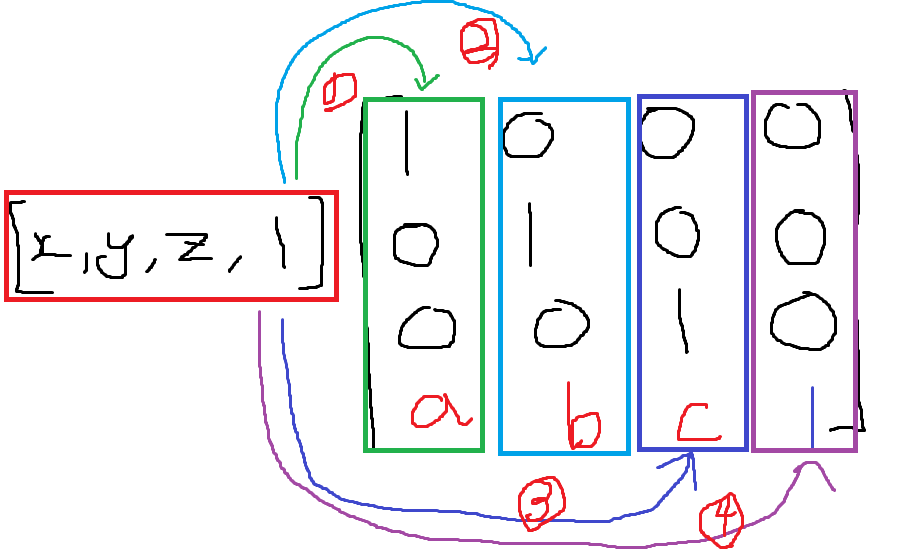

- 위와 같이 행렬을 구성하면

x = (x * 1) + (x * 0) + (x * 0) + (x * a)

y = (y * 0) + (y * 1) + (y * 0) + (y * b)

z = (z * 0) + (z * 0) + (z * 1) + (z * c)

w = (w * 0) + (w * 0) + (w * 0) + (w * 1)이 된다.



따라서 (x + ax, y + by, z + zc, w)가 나오게 된다.



---

2. 크기 행렬 (Scale Matrix)

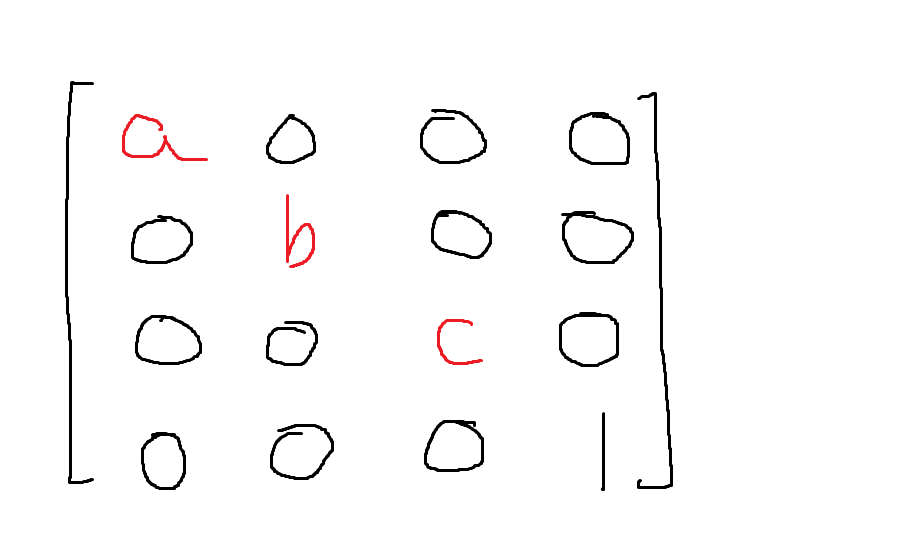

- 크기를 키우려면? 위의 이동 행렬에서 w좌표를 지우고 행렬의 대각요소에 각각 a, b, c를 곱하면 된다.



- 4행 4열을 1로 두는 이유는 결과값의 w값을 1로 유지하기 위해서임





---

3. 회전 행렬(Rotate Matrix)

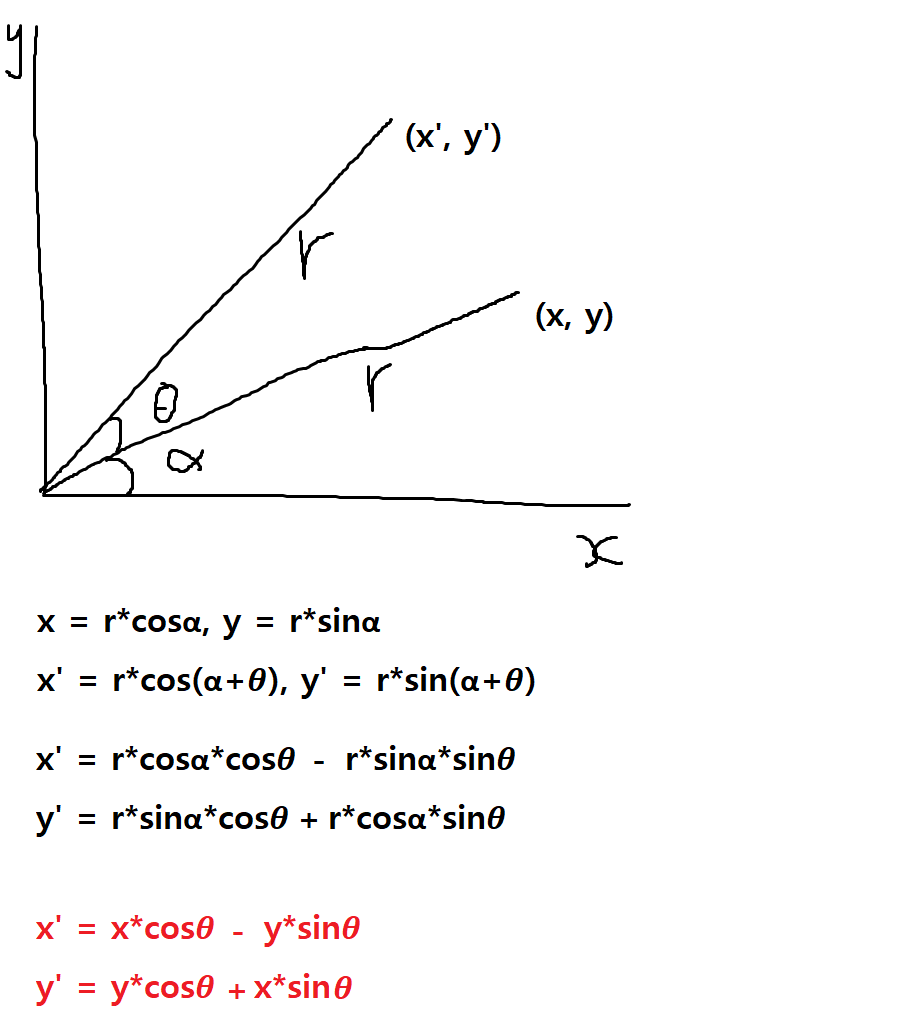

- Z축 회전의 경우 Z축은 그대로 두고 나머지 두 요소(X, Y)에 대해서만 식을 계산하면 된다

- 회전하는 방법은 오일러 각을 구해서 회전



- 위 식을 통해 이렇게 변환된 위치(x', y')을 구할 수 있게 된다

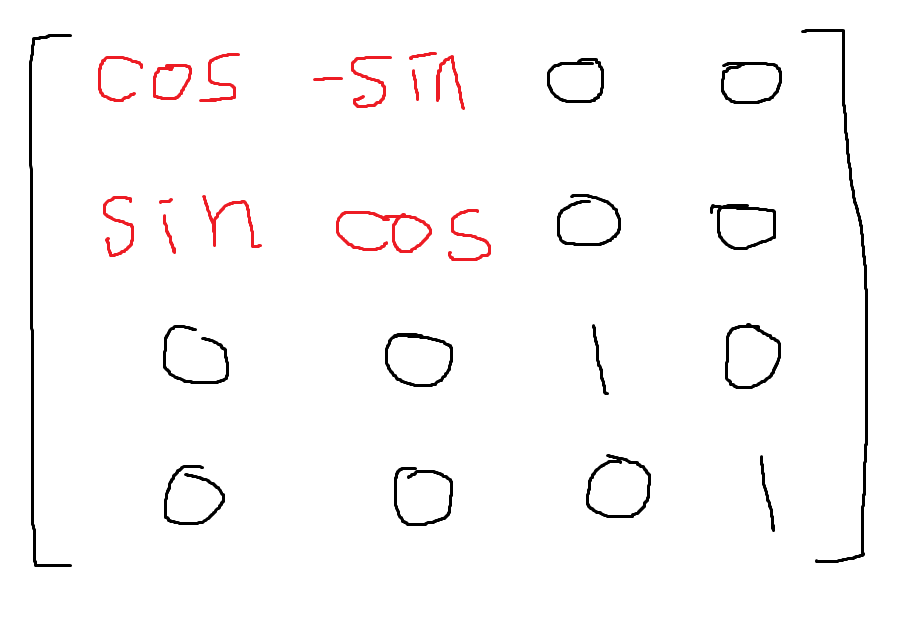

- 이걸 행렬에 대입하면



- 이 식을 통해 회전을 구현할 수 있다.
